Щиток приборов нового образца

Рекомендуемые сообщения

Игорь71

ЗЭиМ-Лайн 3110.3801000 ту4573-004-35942951-2005

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Игорь71

ЗЭиМ -Лайн 3110 3801000

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
t-r-a-k-t-a-r

ЗЭиМ -Лайн 3110 3801000

тогда вытаскиваешь разьем хр3, берешь фишку с проводами и со стороны проводов проверяешь + на 8 и 2 контактах(они помоему соеденены перемычкой) и массу на 1 и 3 контактах.Номера если смотреть со стороны проводов-справа сверху вниз 1-6,слева снизу в верх7-12.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Игорь71

Про массу понял слева на право на фишки х3 а про плюс 2 и 8 от куда проверять

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
t-r-a-k-t-a-r

Плюс должен быть на этих контактах(8 и 2),если нет проверяем 10 преохранитель в верхнем блоке.


Про массу понял слева на право на фишки х3 а про плюс 2 и 8 от куда проверять

Нумерация контактов на разьеме такая 1-й справа вверху,12-й слева вверху

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Игорь71

А точно х3

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
t-r-a-k-t-a-r

а ты проверь... :D

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
t-r-a-k-t-a-r

посмотри 35 пост в этой теме и в 494-м я схему выложил там все понятно.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Игорь71

Короче я заделал пока так в х3 колодка к желтому проводу+подсоединил красный +,все заработало но одно но когда выключаеш зажигание некоторое время горят лампы акб и масла

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
t-r-a-k-t-a-r

если на этом желтом проводе не было +,надо проверить 10-й предохранитель,проверить колодку предохранителей может просто провод слетел с колодки.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Игорь71

)))))всем спасибо за подсказку,короче что было сгорел 10й предохранитель сверху и предохранитель за приборной доской))))а ещё замкнула реле стеклоочистителя,а главное все предохранители были целы))))))

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
t-r-a-k-t-a-r

)))))всем спасибо за подсказку,короче что было сгорел 10й предохранитель сверху и предохранитель за приборной доской))))а ещё замкнула реле стеклоочистителя,а главное все предохранители были целы))))))

Предохранитель за приборкой это вероятнее всего от сиги.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Игорь71

Там их три два в мести один отдельно,сигнал всегда работал;-)

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
А37

День добрый.  Газель 07 года, 405 мотор, Микас 7.1.   Купил приборку Чебоксарскую. Кинул +, как там написано, но кажется первый контакт.  Пользы нет. Не кажет датчик ТОЖ и горит у него красная лампочка.  Горит АКБ почему-то, хотя ЖК дисплей кажет 13,7 Вольт, Ну, горят ЕBD, АВS, до них руки не дошли.  Не видел ЧЕКа.  Провода поменял местами - то-же самое..  Постоянно горит СТОП.  Как перенастроить данную панель приборов под свой авто?  Температуру ОЖ не казала и родная панель. Из-за чего и была куплена эта.  Что нужно посмотреть и где искать, подскажите, гуру.. :(  Старая панель была прибалтийская.

Изменено пользователем А37

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
дядька Васька

День добрый.  Газель 07 года, 405 мотор, Микас 7.1.   Купил приборку Чебоксарскую. Кинул +, как там написано, но кажется первый контакт.  Пользы нет. Не кажет датчик ТОЖ и горит у него красная лампочка.  Горит АКБ почему-то, хотя ЖК дисплей кажет 13,7 Вольт, Ну, горят ЕBD, АВS, до них руки не дошли.  Не видел ЧЕКа.  Провода поменял местами - то-же самое..  Постоянно горит СТОП.  Как перенастроить данную панель приборов под свой авто?  Температуру ОЖ не казала и родная панель. Из-за чего и была куплена эта.  Что нужно посмотреть и где искать, подскажите, гуру.. :(  Старая панель была прибалтийская..

тут глянь https://www.gazelleclub.ru/forum/topic/11984-schitok-priborov-novogo-obraztca/page-12

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Боконец

Всем добрый день.

На раму ГАЗ 66 установил Cummins 3,8, жгут Валдай, КПП Валдай и т.п.

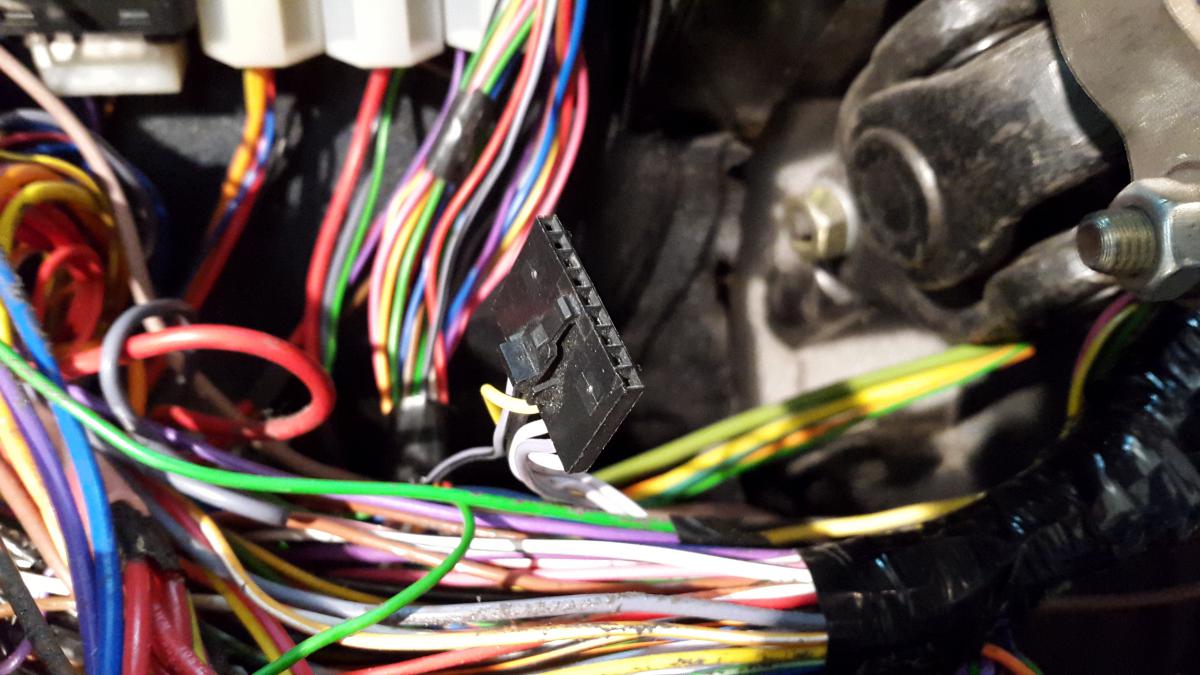

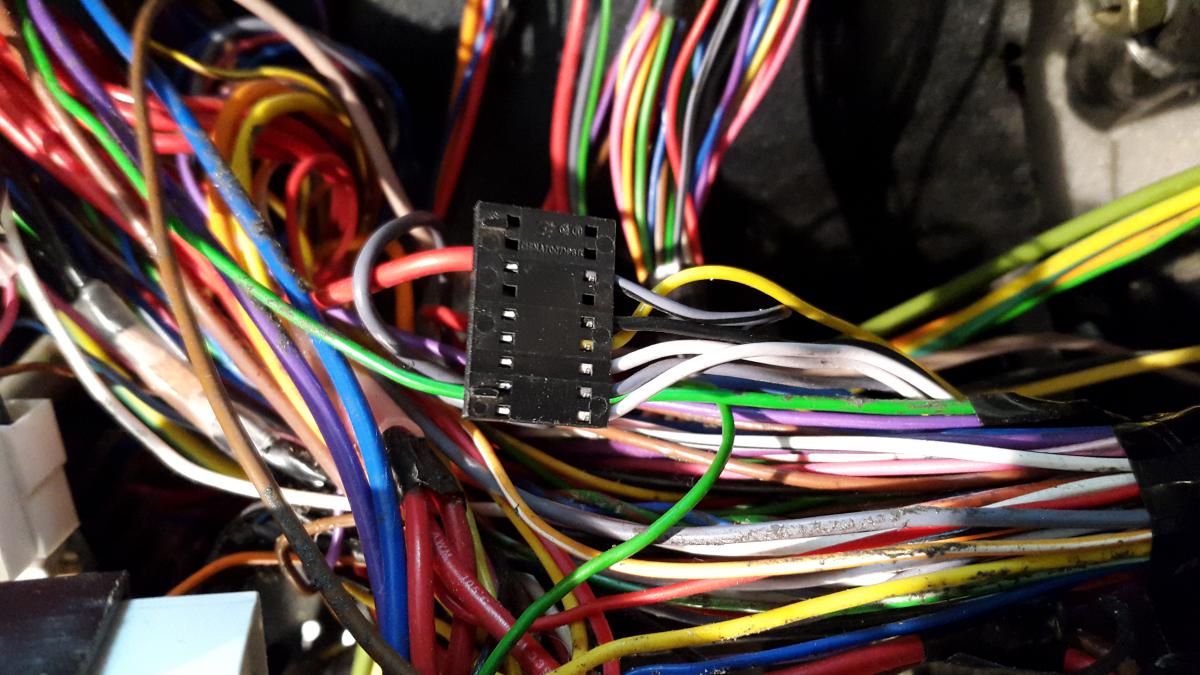

На жгуте от приборки есть фишка, на нее идет провод от указателя температуры ОЖ.

Вопрос что подключается к этому разъему размер 25 мм Х 15 мм Х 3 мм.

Пожалуйста подскажите.






Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

А37

Спасибо.  Всё заработало.  Только АКБ ещё светится,  Пока изолентой заклеил, чтобы глаза не мозолол. А вообще, почему он светится?  Как потушить "законно"?  ;-)

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
MATPOCSkin2545

Здравствуйте, к кого нибудь есть принципиальная схема приборок нового образца, не схема подключения, а именно принципиальная, интересует электрическая цепь тахометра, у меня движок крайслер, а приборка для 405, и тахометр показывает ровно в 2 раза меньше оборотов, гдето читал что тахометр в новой приборке работает как амперметр, соответственно хочу подшаманить чтобы правельно показывал обороты

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
ilian32

Кирюха на следующей неделе решим твою проблему ;) У меня как раз нужная тебе приборка наклевывается.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
MATPOCSkin2545

Привет Илюха, загвостка в том , что я хочу свою подсветку оставить, а если будет другая приборка, то из не тока мозги нужны будут, а корпус и всёостальное от моеё, и плюс перепоять выходы на подсветку надо будет, а так если схему намутить, то резюками поиграть чуть и нормуль показывала бы обороты )))

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Вадим 08

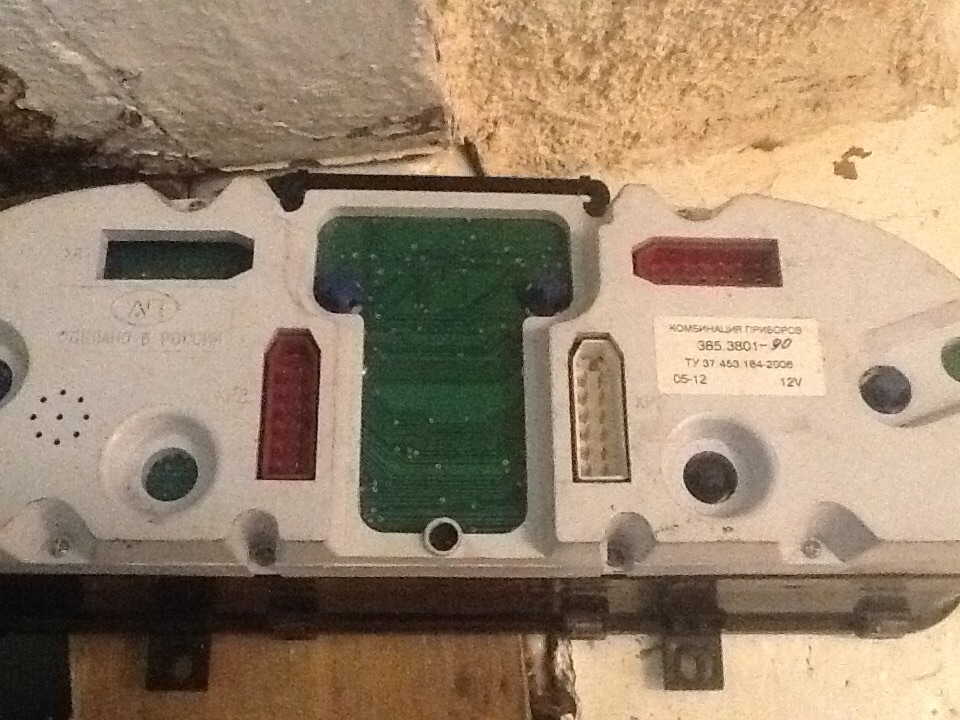

Всем Пт . Вот прикупил

АП 385.3801-90. С тремя колодкам ,с Камминса вроде . Эту приборку на 406 двс с vs5.6 , такое еже подключение как и на 70 ой или есть свои нюансы ?

Стояла , старого образца .


Изменено пользователем Вадим 08

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
АлексейМ

Распиновку такой приборки так и не нашел и они сильно разнятся так как эта приборка все параметры двигателя считывает по кан. протоколу только с каминсом евро-4

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Колян22

Доброе утро всем. Имею Волгу 31105 с 406 инжекторным  двигателем. Вчера приобрел приборную панель Крайслер, все ок. Только вот суточный спидометр и часы после выключения зажигания сбрасываются на ноль, горит постоянно АБС и ЕВР, при работе двигателя, допустим тахометр показывает 2000 оборотов, если машину заглушить, стрелка остается в этом положении. Помогите, можно ли это исправить, заранее благодарен.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Crady






Помогите, можно ли это исправить,
подключи правильно.смотришь распиновки панелей и перекидываешь как надо.отличаются немного

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
strattec

Есть 2 вида приборок под крайслер, одна под микас 11 Cr... вторая под моторолу, под моторолу тахометр на змз-умз будет работать криво

Изменено пользователем strattec

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
