ПТФ на ГАЗель Бизнес

[gera3d4wd 0]

Эта схема будет работать?

[томич123 36]

Эта схема будет работать?

будет работать.

[миха449 0]

парни подскажите левая и правая птф как ставить,с какой стороны смотреть?

[igor814 8]

парни подскажите левая и правая птф как ставить,с какой стороны смотреть?

на корпусах фар есть маркировка L иR

[миха449 0]

маркировку видел не понял с какой стороны смотреть ,левая это водительская?

[igor814 8]

маркировку видел не понял с какой стороны смотреть ,левая это водительская?

точно !

[Valeri73 59]

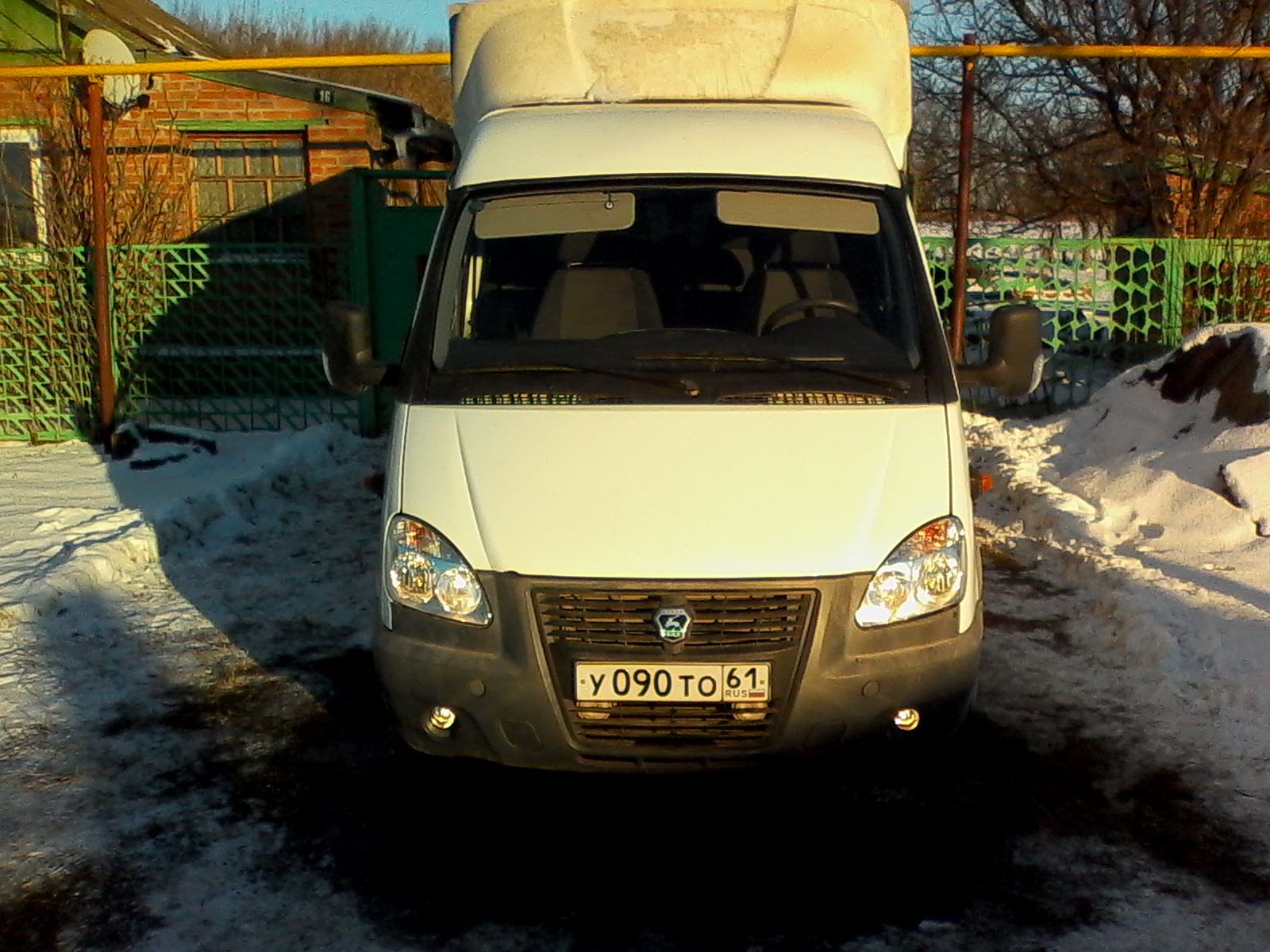

Пришла посылка с комплектом ПТФ Приора, с проставками на бампер и проводкой от Славы Утюга888 за что его еще раз благодарю!!



Подсабжу чуток...народ, ни в коем случае не обращайте внимания на цвета проводов на кнопке, они гуляют, я уперся, что черный масса и ни фига не работало..



Если смотреть сзади кнопки, точно помню что:

Левый верхний контакт пустой.

Верх середина - плюс на реле.

Правые верх и низ запараллелены - постоянный плюс на саму кнопку и её индикатор при включение (я взял его от первого слева предохранителя в нижнем ряду - блок управления климата, работает при вкл. зажигания, мля сначала взял постоянный плюс от соседней кнопки и в первый же день забыл выключить(( минут 40 простояла с вкл. ПТФ, потом переделал.)

Остальные, середина низ и левый низ - плюс на подсветку кнопки (от габаритов) и масса...что из них что, точно не помню но это легко выяснить самому.

Всем удачи!!!



[t-r-a-k-t-a-r 253]

Если распиновка такая же как у нас то неправильно, середина низ(№1) это плюс(по правилам с ближнего надо брать),верх(№2) на реле, левая сторона это минус(№А и С).Правая сторона низ(№В)-подсветка кнопки сгабаритов,ну и правая верх(№Д) индикатор включения нужно паралелить с контактом№2

[Valeri73 59]

Если распиновка такая же как у нас то неправильно, середина низ(№1) это плюс(по правилам с ближнего надо брать),верх(№2) на реле, левая сторона это минус(№А и С).Правая сторона низ(№В)-подсветка кнопки сгабаритов,ну и правая верх(№Д) индикатор включения нужно паралелить с контактом№2

Ну ты и задал мне задачку...

Я просмотрел заново всю тему и понял только то, что у тебя на Соболе стоят деревянные проставки под ПТФ, а вот твоих слов так и не понял...Если распиновка такая же как у нас то неправильно...у вас это у  КОГО??? Я веду речь о заводской кнопке на панель-бизнес.

Если честно то у меня не работает на ней индикатор вкл., добрый человек подсказал, что это заводской брак, я по всякому её подсоединял но работает только при одной конфигурации подсоединения. Вот теперь жду новую поставку кнопок от Славы Утюга, ну а пока все же нервничаю может и вправду что то не то нахимичел...

[t-r-a-k-t-a-r 253]

Ну ты и задал мне задачку...

Я просмотрел заново всю тему и понял только то, что у тебя на Соболе стоят деревянные проставки под ПТФ, а вот твоих слов так и не понял...Если распиновка такая же как у нас то неправильно...у вас это у  КОГО??? Я веду речь о заводской кнопке на панель-бизнес.

Если честно то у меня не работает на ней индикатор вкл., добрый человек подсказал, что это заводской брак, я по всякому её подсоединял но работает только при одной конфигурации подсоединения. Вот теперь жду новую поставку кнопок от Славы Утюга, ну а пока все же нервничаю может и вправду что то не то нахимичел...

У меня рестайлинг и кнопка соответсвенно не такая как у тебя,НО конструкцию думаю не меняли,подключи как я написал.

http://fotki.yandex.ru/users/odissei64/view/809776/

Изменено 22 декабря, 2013 пользователем t-r-a-k-t-a-r

[t-r-a-k-t-a-r 253]

Левая сторона это -,бывает с двумя контактами,тогда нужно паралелить. Серединка это кнопка верх-реле низ +, справа низ это подсветка(просто ведешь+ от подсветки любой соседней кнопки),ну и справа верх индикация включения паралелишь с серединой  верхом.

[Toyota007 2 887]





Вот теперь жду новую поставку кнопок от Славы Утюга, ну а пока все же нервничаю может и вправду что то не то нахимичел...

Купи кнопку от приоры,они уже есть в каждом жигулевском магазине.На них только нужно поменять саму клавишу,она просто вставляеться,у приоры она черная,у бизнеса серая,остальное полностью одинаково.

[Valeri73 59]

Левая сторона это -,бывает с двумя контактами,тогда нужно паралелить. Серединка это кнопка верх-реле низ +, справа низ это подсветка(просто ведешь+ от подсветки любой соседней кнопки),ну и справа верх индикация включения паралелишь с серединой  верхом.

Ну да, контакты на кнопке похожи, только у тебя левый низ как-бы один контакт но двойной (или у меня в глазах уже двоится) а у меня одинарный контакт.

Понимаешь в чем самый прикол, в том, что у меня  на "маме" кнопки правые верх и низ уже с завода запаралелены перемычкой и выходит только один провод или сверху или снизу - не помню да и не важно, середина верх на реле однозначно, остальные два габариты и масса...и главное, что все работает кроме индикатора.. и по другому ни как..

Если по твоей схеме судить, то у меня запаралелены подсветка и индикация..тогда у меня подсветка должна гореть постоянно при вкл. зажигании (у меня плюс появляется при зажигание) и индикатор хоть как то но должен работать...а у меня по моей схеме все четко работает кроме долбанного идикатора.

Ну да ладно, че там гадать то...придет новая кнопка и все выяснится..

[Valeri73 59]

Купи кнопку от приоры,они уже есть в каждом жигулевском магазине.На них только нужно поменять саму клавишу,она просто вставляеться,у приоры она черная,у бизнеса серая,остальное полностью одинаково.

Да Сань, по любому так и сделаю, не пропадать же кнопки из-за диода...пока будет пустой стоять а потом что-нибудь припендюрю к ней))

Кстати или ты мне говорил или Слава, что на Приоровской индикатор красным светит а на Газелевской зеленым...

[t-r-a-k-t-a-r 253]

ну  возьми и проверь, подсоедини - и попробуй + поочереди подключить к правым контактам,увидишь,что горит,что нет,только провода отсоедини.

[Valeri73 59]

ну  возьми и проверь, подсоедини - и попробуй + поочереди подключить к правым контактам,увидишь,что горит,что нет,только провода отсоедини.

Ну это уже в крайнем случае если и на новой не будет работать индикатор...это мне разрезать перемычку придется...

Но я не думаю, что завод уже в край ах(цензура)л и запаралелил наугад два контакта...

[t-r-a-k-t-a-r 253]

А что они(провода) у тебя припаяны?

[Valeri73 59]

А что они(провода) у тебя припаяны?

Нет. Те концы которые выходят ИЗ кнопки там масса на скрутке пока, подсветка коннектором присоединена к соседней кнопки а плюс на кнопку и индикатор, те что запаралелены, коннектором к выходу предохранителя.

А концы В "маме" как и у всех маленькие контактики на защелке, соответственно и перемычка так же.

[ADM227 20]

У кого нибудь есть фото как выглядят клеммы под реле ПТФ  и под предохранитель в монтажном блоке?

[Valeri73 59]

У кого нибудь есть фото как выглядят клеммы под реле ПТФ  и под предохранитель в монтажном блоке?

позже сфотаю и покажу, к предохранителю очень удобно присоединяться коннектором

[ADM227 20]

позже сфотаю и покажу, к предохранителю очень удобно присоединяться коннектором

просто хотелось сделать штатно.

[Toyota007 2 887]

У кого нибудь есть фото как выглядят клеммы под реле ПТФ  и под предохранитель в монтажном блоке?

Я тут многим рассылал эти клеймы,на старом компе даже фотки были,сейчас не могу найти.Одно знаю,клеймы такие же как на блоке предохранителей от приоры.Да ещё,у нас так и не появились клеймы для реле,для предов есть,для реле так и нет.Зайди в жигулевский хороший магазин и там спроси.У нас уже и в магазинах появились они.

[ADM227 20]

Я тут многим рассылал эти клеймы,на старом компе даже фотки были,сейчас не могу найти.Одно знаю,клеймы такие же как на блоке предохранителей от приоры.Да ещё,у нас так и не появились клеймы для реле,для предов есть,для реле так и нет.Зайди в жигулевский хороший магазин и там спроси.У нас уже и в магазинах появились они.

случайно не такие клемы?

[Toyota007 2 887]

ADM227, От предохранителей,точно не они,а вот от реле я их не видел не могу сказать.

[ADM227 20]

ADM227, От предохранителей,точно не они,а вот от реле я их не видел не могу сказать.

может такие какие нибудь ?
