Моторчик дворников от БМВ Е34

[edcar 456]

Подробней пожалуйста-что переделывал,чем и как?



Что-то я не увидел твоего вопроса :( Звиняй, не со зла :unsure: Смотри ЛС !

[Серж 1 5]

нарисуйте схемы пожалуйста у кого есть а то моторчик купил, а схемы нет,

[Тимур079 3]

Прошу прощенья. совсем выволился из инета))) ща потеплеет немного распорю скрутку и нарисую. Просто все запаяно термоусадкой . Зимой распарывать нехотца. На след. неделе загонб в гараж и разрежу жгуты. Виноват. Извеняюсь .

[Тимур079 3]

Извеняюсь за задержку (мягко говоря) Виноват!!!

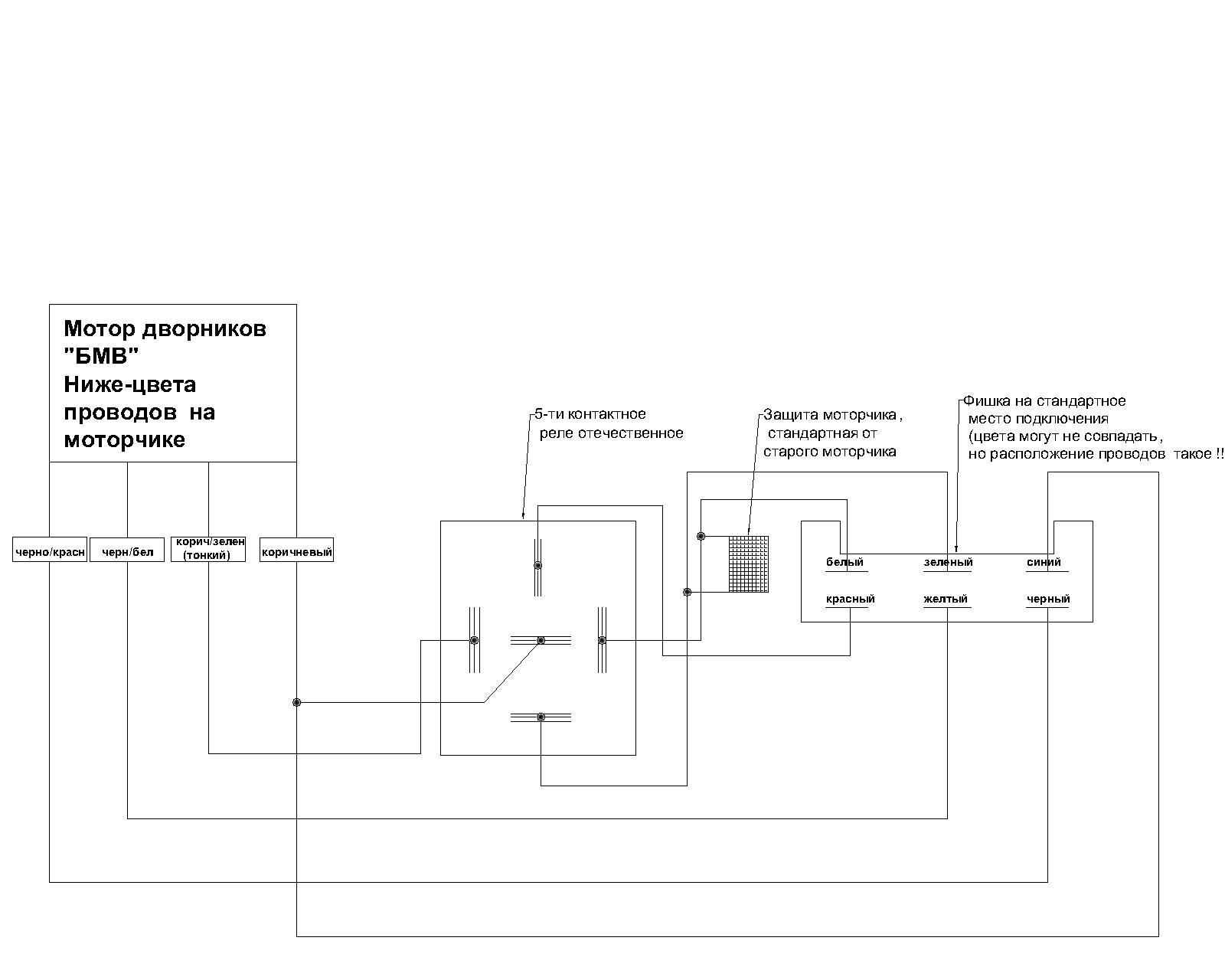

Сегодня все вскрыл и нарисовал.

Мой вариант, работае одинаково хорошо

на москвиче 2141 2 года

на газели год

Предупреждаю сразу!!!---- реле попадаются часто не очень качественные! не экономьте купите хорошее они есть! (с медными контактами), они не намного дороже, поджимайте хорошо контакты, в случае поломки меняется на оригинальное в течении 10 минут!

Но работает и помирать не собирается))) это от БМВ)))

Если что пишите в личку, быстрей отвечу.

[Тимур079 3]

Извеняюсь за орфографию на схеме торопился)))

[Тимур079 3]

подкоректировал немного (обозначил реле)

[Тимур079 3]

Схема подключения моторчика БМВ выложил на драйве2 http://www.drive2.ru/cars/gaz/gazel/gazel/...152893009/#post

Изменено 5 апреля, 2012 пользователем Тимур079

[Тимур079 3]

Если кто сделает, отпишитесь пожалуйста. Интересно ведь !!!

[edcar 456]

Если кто сделает, отпишитесь пожалуйста. Интересно ведь !!!



Схему так до конца и не понял :( Провода по цвету схемы не такие , трудно сходу понять что и куда . Вот допустим у меня на машине, цвет проводулек и цвет на схеме сходится .



Тимур ! У тебя фишка с какой стороны нарисована , со стороны проводов или там где разъём другой подключается ?

Изменено 10 апреля, 2012 пользователем edcar

[Тимур079 3]

На моторчике цвета такие как я написал (на всех моторчиках от бмв которые я встречал одинаково) , а фишка лицом на тебя , соответственно проводочки сзади))) на москвиче когда я делал , я просто отрезал фишку от старого мотора, а на газели не стал отрезать, просто купил готовую, а там цвета не так расположены поэтому я её просто начертил с выемкой для ориентира

[Gazel747 0]

На моторчике цвета такие как я написал (на всех моторчиках от бмв которые я встречал одинаково) , а фишка лицом на тебя , соответственно проводочки сзади))) на москвиче когда я делал , я просто отрезал фишку от старого мотора, а на газели не стал отрезать, просто купил готовую, а там цвета не так расположены поэтому я её просто начертил с выемкой для ориентира



Здравстуйте коллеги!!!если кто сомневается что этот проект не стоит свеч,я могу подтвердить что все просто супер!2 часа работы и все впоряде!!!!дворники работают без усталости,надежность моторчика на уровне 5+,это ведь германия и соответственно цена вопроса 500р,стандартный моторчик стоит около 1300р,а китайский BOSH(2200р) не вызывает доверия! ТАК ЧТО ДЕЛАЙТЕ ВЫВОДЫ САМИ!!!!!!!!!

[Влад 36 регион 2 050]

Здравстуйте коллеги!!!если кто сомневается что этот проект не стоит свеч,я могу подтвердить что все просто супер!2 часа работы и все впоряде!!!!дворники работают без усталости,надежность моторчика на уровне 5+,это ведь германия и соответственно цена вопроса 500р,стандартный моторчик стоит около 1300р,а китайский BOSH(2200р) не вызывает доверия! ТАК ЧТО ДЕЛАЙТЕ ВЫВОДЫ САМИ!!!!!!!!!

Где у нас такой взять?

[Тимур079 3]

любая разборка БМВ, стоит он 500 руб, от 34-ки, или любой аналог, я думаю они долго одинаковые на многие модели делали!

Изменено 11 апреля, 2012 пользователем Тимур079

[Тимур079 3]

edcar надоумил вот так еще начертить, куда приходят провода на фишку уходящую в жгут , может комуто так проще будет.

[MoonLightCat 0]

собрал конструкцию, установка простая, комутация тоже простая.. но с добавочными реле работает не коректрно, но это может быть пока проверял в холостую(укладка не работает) от родной проводки все работает правильно. соберу машину буду разбираться почему с доп реле укладка пролетает

[edcar 456]

собрал конструкцию, установка простая, комутация тоже простая.. но с добавочными реле работает не коректрно, но это может быть пока проверял в холостую(укладка не работает) от родной проводки все работает правильно. соберу машину буду разбираться почему с доп реле укладка пролетает



Что значит УКЛАДКА, не останавливаются ?

Добавочное реле одно ? Как подключено ?

[MoonLightCat 0]

да... укладка это когда они ложиться на место после выключения.

реле стоят 3, 1 как в схеме(сама укладка) и 2 разгрузочные(как в твоем 24м сообщении) без них все работает, но скорость работы низкая.

а с доп реле по инерции проскакивают момент отключения реле. но я устранил каяк... касяк имеет место если делать быструю скорость на минутку омыватель и тп. тоесть поменять местами 2 провода... вернул на прежние места пока работает. но хотелось бы чтоб на минутке и омывателе скорость была быстрая, позже поробую переделать.

[edcar 456]

да... укладка это когда они ложиться на место после выключения.

реле стоят 3, 1 как в схеме(сама укладка) и 2 разгрузочные(как в твоем 24м сообщении) без них все работает, но скорость работы низкая.

а с доп реле по инерции проскакивают момент отключения реле. но я устранил каяк... касяк имеет место если делать быструю скорость на минутку омыватель и тп. тоесть поменять местами 2 провода... вернул на прежние места пока работает. но хотелось бы чтоб на минутке и омывателе скорость была быстрая, позже поробую переделать.



А диоды к доп релюхам , впаивал ?

[MoonLightCat 0]

А диоды к доп релюхам , впаивал ?

нет, такой схемы не видел но но дело в том что родной мотор работал нормально с перекинутыми клемами.

я думаю что это получается из за легкого вращения мотора и кагда укладка происходит на большой скорости, мотор по инерции проходит точку остановки и опять срабатывает укладка(довод).

а кудв диоды ставятся? 2 диода на выходы из реле?

[edcar 456]

нет, такой схемы не видел но но дело в том что родной мотор работал нормально с перекинутыми клемами.

я думаю что это получается из за легкого вращения мотора и кагда укладка происходит на большой скорости, мотор по инерции проходит точку остановки и опять срабатывает укладка(довод).

а кудв диоды ставятся? 2 диода на выходы из реле?



Без диодов тормозов не будет , так именуемый динамический тормоз :( Смотри ЛС

[олег самара 307]

Без диодов тормозов не будет , так именуемый динамический тормоз :( Смотри ЛС

А можно на всеобщее обозрение схемку?

[edcar 456]

А можно на всеобщее обозрение схемку?



Легко ! Благо она здесь, уже давно присутствует .

https://www.gazelleclub.ru/forum/index.php?...mp;#entry593706

Изменено 3 мая, 2012 пользователем edcar

[MoonLightCat 0]

подключил мотор е34 через схему по ссылке Эда. результат синтеза http://www.drive2.ru/p/cjr/BAAAAAAFE-hEAAAAAAQ_7w#post

[Andryha T 200 30]

Что то не работает у меня. Сделал все по схеме работает только с омывателем. В чем может быть причина?

[Тимур079 3]

Что то не работает у меня. Сделал все по схеме работает только с омывателем. В чем может быть причина?

Может быть что реле плохое попалось
