18 минут назад, Таракан сказал:

Запускать счет при измерении частоты открытия форсунки, а следовательно впрыснутого количества топлива.

Запустил счётчик по сигналу с иглы, останавливать по сигналу чего?



1 датчик

2 моторчик

3 кольцо на плунжере

Изменено 21 ноября, 2020 пользователем rusgg

[Таракан 346]

2 минуты назад, rusgg сказал:

Запустил счётчик по сигналу с иглы, останавливать по сигналу чего?

Ээээ, зачем?



[rusgg 3 981]



1 минуту назад, Таракан сказал:

Ээээ, зачем?



Чтобы посчитать длительность впрыска.

Изменено 21 ноября, 2020 пользователем rusgg

[Таракан 346]

4 минуты назад, rusgg сказал:

Запустил счётчик по сигналу с иглы, останавливать по сигналу чего?

меня больше интересно было бы марка и модель насоса

1 минуту назад, rusgg сказал:



Чтобы посчитать длительность впрыска.

Так, мы знаем объем впрыснутый за один цикл это у нас 5 кубов на холостых, нам нужно посчитать сколько раз пшикнуло в цилиндр за например минуту.

[rusgg 3 981]

Не в теме похоже ты.

тнвд ve , тут все сказано о насоса этого типа. Zuxel, Bosh,  ещё какие-то есть.

Электронный привод и опережение, и мех бывает со всякими прибамбасами.

Электронные все одинаковые 4 -  5 цилиндров.

[Таракан 346]

Для этого мы берём сигнал с открытия форсунки, умножаем его на 5 кубов и видим расход  в минуту

Только что, rusgg сказал:

Не в теме похоже ты.

тнвд ve , тут все сказано о насоса этого типа. Zuxel, Bosh,

Чем дозируется цикловая подача?

[rusgg 3 981]

И разделить на вакуумный насос

1 минуту назад, Таракан сказал:

Для этого мы берём сигнал с открытия форсунки, умножаем его на 5 кубов и видим расход  в минуту



[Таракан 346]

1 минуту назад, rusgg сказал:

И разделить на вакуумный насос



Видишь дозатор?

[rusgg 3 981]

1 минуту назад, Таракан сказал:

Видишь дозатор?

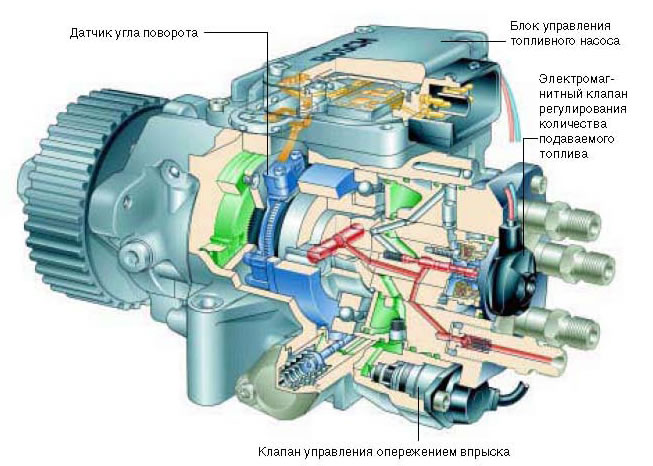

Да,  и ещё я тут вижу тнвд Лукас.

Это другая тема другой мотор.



[Таракан 346]

Только что, rusgg сказал:

Да,  и ещё я тут вижу тнвд Лукас.

Это другая тема другой мотор.



Ты можешь дать ссылку на конкретно тот насос который установлен у тебя?

[rusgg 3 981]

[Таракан 346]

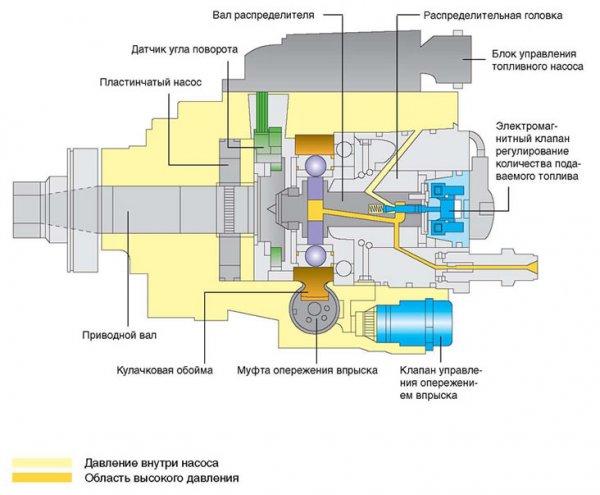

вот тебе бош VE

Потенциометр исполнительного устройства посылает сигнал обратной связи в электронный блок управления, определяя точное положение дозирующей муфты. Угол опережения впрыскивания топлива регулируется подобным же образом.

Обратная связь идет по потенциометру.

[rusgg 3 981]

9 часов назад, rusgg сказал:

Ети мотор.

Не могу шим сигнал управления впрыском тнвд оцифровать.

По педали не определить.



Ну вернемся

2 часа назад, rusgg сказал:

Датчик положения по сути трансформатор. На входе 20кгц , на выходе тоже , амплитуда меняется от положения.





[Таракан 346]

13 минут назад, rusgg сказал:

Ну вернемся



чтобы определить индуктивная или резистивная крышка должна стоять на данном насосе нужно ввести номер насоса в ESI - TRONIC -  запасные части - на запасной части *крышка* изображено куда должен смотреть штуцер - вверх или вбок.

На ве насосах были и индуктивные и резестивные датчики ОС



Изменено 21 ноября, 2020 пользователем Таракан

[rusgg 3 981]





Зачем определять, вот я его кручу своим драйвером

[Таракан 346]

7 минут назад, rusgg сказал:





Зачем определять, вот я его кручу своим драйвером

В чем показывается положение кольца дозатора? В попугаях слонах или удавах?

[rusgg 3 981]

Амплитуда переменного напряжения.

[Таракан 346]

[rusgg 3 981]

Ну давай сразу схему и программу.

Всякие рс цепочки не придумывайте только.

[Таракан 346]

9 минут назад, rusgg сказал:

Амплитуда переменного напряжения.

Надо выпрямить, усилить напряжение и подать на вход АЦП.

2 минуты назад, rusgg сказал:

Ну давай сразу схему и программу.

Всякие рс цепочки не придумывайте только.

2 минуты назад, rusgg сказал:

Ну давай сразу схему и программу.

Всякие рс цепочки не придумывайте только.

А вообще, это напряжение(обработанное) есть в ЭБУ насоса(я так думаю), надо только взять его оттуда.

https://pdf1.alldatasheet.com/datasheet-pdf/view/836803/TI1/LDC1612.html

https://www.compel.ru/lib/77836



[rusgg 3 981]

В общем если ты понял я уже это делал, точности там нету.



Схема не пойдет на авто, надо на однополярном напряжении питания.



[Таракан 346]

Только что, rusgg сказал:

В общем если ты понял я уже это делал, точности там нету.



Каким образом шел учет израсходованного топлива?

Какой алгоритм и на чем был реализован?

[mishem 1 149]

Парни, я конечно дико извиняюсь, что влазию в вашу беседу, но вы темой не ошиблись?

[Таракан 346]

22 минуты назад, rusgg сказал:



Схема не пойдет на авто, надо на однополярном напряжении питания.



Где увидел двуполярное напряжение питания и чего?

[rusgg 3 981]

2 минуты назад, Таракан сказал:

Где увидел двуполярное напряжение питания и чего?

В схеме , ладно хватит.

Это азы электроники.
