Самостоятельная регулировка/настройка ГБО 4.

[Crady 8 611]





Блин не могли диск дать с драйверами !

давно их уже никто никуда не ложит.. -_-

[victor5116 300]

У шнурка опознавательные знаки есть?

[Алексей Ф. 9 247]

Диджитроник DR 73

[victor5116 300]

На него и драйверину, диджиковскую надо.

[Алексей Ф. 9 247]

Продавцы сказали , что бы скачивал драйвер на Ловато шнур с их сайта , типа они одинаковые.

[vovchelo 041 115]

Продавцы сказали , что бы скачивал драйвер на Ловато шнур с их сайта , типа они одинаковые.

Алексей,скрин сэкрана,где написано-USB-сериал порт,фото разьема вашего адаптера и фото разьема газоблока

разберемся,ничего сложного нет

если есть желание,можно выложить ликбез по адаптерам(чутка попозже)

[vovchelo 041 115]

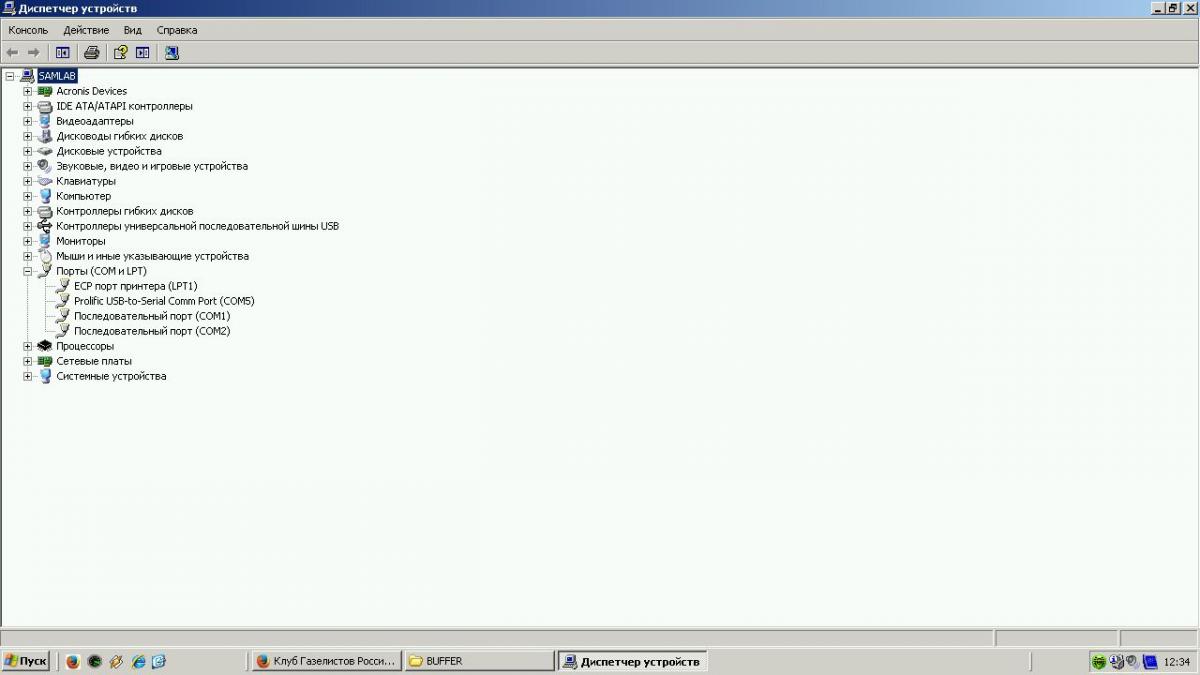

 начнем с того,что все USB адаптеры(бензо,газовые)построены на трех типах микросхем,RL2303,FTDI 232 и CP 2101(могу немного ошибиться в названиях,но сути не меняет)на каждую микросхемку свой драйвер,после установки драйвера вид должен быть как на картинке внизу,еще раз-на этих трех типах собраны все USB адаптеры,в том числе к-лайн и елм-327

[vovchelo 041 115]

далее,на разьеме адаптера три вывода,  : общий(земля),прием,передача   на разьеме газомозга четыре вывода : общий,плюс 12в,прием передача,    нам для USB адаптера плюс 12 в не нужен,проверить можно тестером,прием и передача-это пятивольтовый уровень,(если нет соединения прием с передачей меняем местами)

[Алексей Ф. 9 247]

Разъёмы одинаковые , в разъёме шнура 4 контакта и 4 провода подходят. На "запасном" разъёме , то же 4 контакта.

[Алексей Ф. 9 247]

[vovchelo 041 115]

Разъёмы одинаковые , в разъёме шнура 4 контакта и 4 провода подходят. На "запасном" разъёме , то же 4 контакта.

все верно

адаптер встал нормально,попробуй определить соответствие проводов адаптера и газомозга тестером,или цвета проводов фотку













на машине тестером- тестер одним проводом на массу,другим поочередно  в разьем диагностики: находиш плюс 12в,два провода по 5 в и на оставшемся ноль(обший,масса) тоже самое на разьеме адаптера только там будет два провода по 5в и общий,проверяш соответствие

фото твоего газомозга сюда,проги держи http://www.lovato.ru/43

[Алексей Ф. 9 247]

[vovchelo 041 115]

Алексей,лучше если ты вставиш адаптер в диагностику на машине и фотку цветов проводов сделаеш со стороны адаптера и со стороны газомозга и фотку эбу

[Алексей Ф. 9 247]





адаптер встал нормально,попробуй определить соответствие проводов адаптера и газомозга тестером,или цвета проводов фотку

То есть драйвера встали ?

Провода

1 контакт -ЭБУ коричневый, шнур -чёрный

2 - розовый - красный

3- розовый с чёрной полоской - белый

4- красный с чёрной полоской - синий.

все верно

адаптер встал нормально,попробуй определить соответствие проводов адаптера и газомозга тестером,или цвета проводов фотку









на машине тестером- тестер одним проводом на массу,другим поочередно  в разьем диагностики: находиш плюс 12в,два провода по 5 в и на оставшемся ноль(обший,масса) тоже самое на разьеме адаптера только там будет два провода по 5в и общий,проверяш соответствие

фото твоего газомозга сюда,проги держи http://www.lovato.ru/43

Прога вчера скачана - 1.7.3, счас сфоткаю ЭБУ .

[Алексей Ф. 9 247]

Эбу выпущено в марте 2012 года.

[vovchelo 041 115]

по драйверам-наведи мышой на сериал порт,кликни правой клавишой -свойства-(скрин0-че там написано?

проверь тестером на адаптере-относительно черного,белый и красный-на них должно быть по 5 вольт

Изменено 25 сентября, 2014 пользователем vovchelo 041

[Алексей Ф. 9 247]

[vovchelo 041 115]

драйвер стоит нормальн,вопрос закрыт

меня смущают цвета проводов на адаптере

по идее красный должен идти на черный с красным,а синий и белый посередине,надо проверять напряжения,

если у тебя на включенном адаптере (без эбу)на средних проводах по 5в?

[victor5116 300]

Со стороны ЭБУ: коричнивый минус, красный с черным плюс, два средних - данные, со стороны адапатора не помню, но точно либо красный не плюс, либо черный не минус, уверен потому что так же думал, но ошибался. Если вопрос по распиновке у меня возникает, я коробку вскрываю... Я всетаки к драйверу склоняюсь, все же Алексей писал, что проблемы при установке возникали, надо было антивирус отключить, скачать, распоквовать, и правой кнопкой от администратора... а, да и ошибка с01 связан с отсутствием питания на разъеме, в нашем случае масса (коричневый), если с данными не то то с03, ну вроде так.

[vovchelo 041 115]

Со стороны ЭБУ: коричнивый минус, красный с черным плюс, два средних - данные,

верно,два средних-пятивольтовый уровень,нужно проверить этот уровень со стороны адаптера,судя по скринам драйвера встали нормально, если б что  то не так написала бы

питание на адаптер не надо,если только он на гальван-развязках(оптронах) тогда да

[victor5116 300]

На работе валяется усб шнурок, я тож его так и не смог установить, но и упорно конечно не заморачивался, у меня обычный ком с эмулятором без проблем. К стати пока пытался ситуация похожа была, ошибка когда программу  включаешь такая же выскакивала, дрова в комплекте были на диске. Сравнивал со старым адаптером, все соединялось.

[Алексей Ф. 9 247]

Крона сдохла в тестере(( пойду новую куплю.

[Алексей Ф. 9 247]

Новая батарейка не помогла, похоже сам тестер издох от бездействия (( Взял другой у соседа - в упор не вижу тока на контактах , минус то откуда берёте при проверке ?

[Антоха_71 41]





минус то откуда берёте при проверке ?

С корпуса авто

[Алексей Ф. 9 247]

С корпуса авто

А при проверке USB шнура ?
