замена проводки 3302

[Crady 8 585]

7 минут назад, OLuserGi сказал:

Такое где-то по ГАЗелям найти возможно или только чертить самостоятельно?

http://motordata.net/ru/about/features

не только газели..."чуть чуть" платно.

8 минут назад, OLuserGi сказал:

чертить в CAD'ах ещё толком не умею.

вообще без этого обхожусь.достаточно 2 схем,от устанавливаемого,и от того куда устанавливается



9 минут назад, OLuserGi сказал:

. УАЗ 315148 с двигателем 2JZ-GE, АКПП AISIN A340, раздатка от Isuzu Bighorn, приборка JZX100 optitron от Mark II.

самое примитивное.да и схем различных соединений в различных конфигурациях,не просто много,а очень много.



11 минут назад, OLuserGi сказал:

В приложенном файле мне понятно, от какого прибора к какому идёт каждый провод, какого он должен быть цвета, и понятно, какое ответвление за каким следует!

на схемах газа это то же есть,просто понять их сокращения надо,дальше всё просто,как пуп царапать

[ИванСПб 1 242]

22 минуты назад, OLuserGi сказал:

чертить в CAD'ах ещё толком не умею

а зачем тебе оно? ты себе машину собираешь или на продажу, себе достаточно умение криво рисовать и ручки двух цветов.

схемы для ГАЗельвагена здесь есть, у меня давно распечатанная в бардачке катается

[OLuserGi 0]

18 минут назад, Crady сказал:

не только газели..."чуть чуть" платно.

Я у них зарегался для бесплатного демо, но у них вообще нет схем по ЗМЗ 40524 или по ГАЗ 3302. Есть по 2217, но все не ЗМЗ. В общем, я уже там искал и написал менеджерам, чтобы помогли в их схемах найти нужную, но они тоже молчат.

У меня сейчас есть две схемы от 40524 с МИКАС 11ЕТ движковая и к ней подкапотно-салонная принципиальная без связывания в жгуты. Есть принципиальная схема 3302 с 40522 (типа, карбовая). Подкапотно-салонных жгута в карбовых ГАЗелях два. Из принципиальной схемы вообще непонятно, какой где жгут начинается и заканчивается и я даже обратно не подключил бы кучу несовпадающих по цветам штырьков. Как-то в Toyota всё так красиво получалось. Все соединения между жгутами сделал на тойотовских коннекторах всех разных, чтобы ничего не путалось. А тут просто подключить планку предохранителей - уже проблема. Схема по цветам со жгутом не сходитс. Вызваниваю сижу.

[ИванСПб 1 242]

2 минуты назад, OLuserGi сказал:

Схема по цветам со жгутом не сходитс. Вызваниваю сижу

не сходится; мало того кроме цветов есть мелкие расхождения по схеме. а ты штоле без вызванивания хотел обойтись - экий хитрец ))

[OLuserGi 0]

У кого-то имеется возможность на взаимовыгодных условиях посотрудничать?

Мне нужны точные подписи к каждому контакту, куда что прикручивать и припиновывать.

Я уже искрутил все концы. Чёрт ногу сломит. В "Волне" ответили, что у них нет схемы расключения, а только тех.условия ГАЗ о том, какие цвета, толщины и длины и вид оконцовки каждого конца. Типа, они не имеют понятия, что к какому прибору коннектится.

[OLuserGi 0]

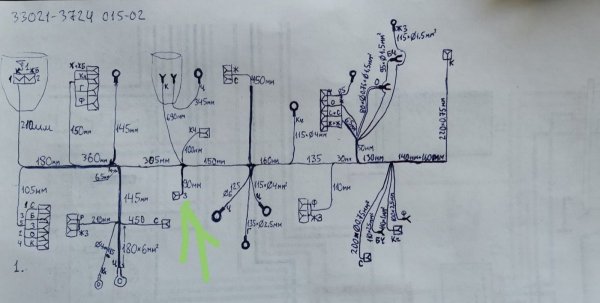

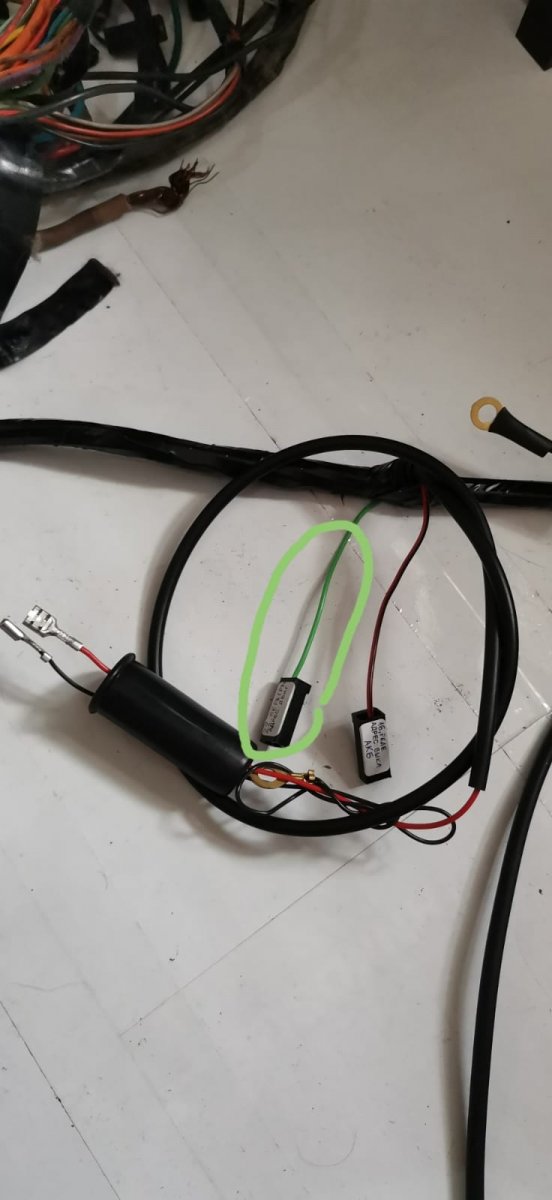

На приложенных фото жгута (обведено) и фото схемы жгута (указано стрелкой) зелёный провод. Подскажите, пожалуйста, назначение этого провода (к какому прибору и на какую клемму его нужно подключать? Может быть фото есть у кого-то или есть такая машина и можете сделать фото?



[Маркич 702]

@OLuserGi

Я так понял это подкапотная коса правой стороны с 402ым мотором и корректором фар? Если угадал, (почему я должен угадывать? - не знаешь?) то это провод управления отключателя "массы" или питание доп.помпы обогревателя

[OLuserGi 0]

Всё срослось, наконец-то!!!

Машинка катается. Добавил к заводской схеме 405.24 противотуманки, наколхозил уже на коленке в гараже из двух реле и двухконтактной кнопки имитацию кнопки сцепления и четырёхконтактной кнопки торможения.

Пока на основной работе хвосты повыростали. Пытаюсь ликвидировать.
