УМЗ 4216 микас 10.3 бензин, не заводится

[urch 5]

Добрый день! Приехали на базу, заглушили. Минут через сорок стали заводить - не заводится. Бензонасос не срабатывает (напряжения нет на фишке), стартер крутит. На щитке приборов стрелка температуры ож на 120градусов, чек не горит. Подключили сканер ELM327, включили зажигание, сообщение на OpenDiag : "зажигание включили?", хотя оно включено. Пробовали заменить ЭБУ - ситуация не изменилась. Подскажите алгоритм поиска неисправности.

[L2140 1 652]

Только что, urch сказал:

Добрый день! Приехали на базу, заглушили. Минут через сорок стали заводить - не заводится. Бензонасос не срабатывает (напряжения нет на фишке), стартер крутит. На щитке приборов стрелка температуры ож на 120градусов, чек не горит. Подключили сканер ELM327, включили зажигание, сообщение на OpenDiag : "зажигание включили?", хотя оно включено. Пробовали заменить ЭБУ - ситуация не изменилась. Подскажите алгоритм поиска неисправности.

нет питания на эбу. Проверяйте цепи питания эбу , кмпсуд.

[731 1]

У меня периодически такое бывает, пошевели провода у релюшек 4 шт сверху которые, обычно проходит

[urch 5]

1 час назад, L2140 сказал:

нет питания на эбу. Проверяйте цепи питания эбу , кмпсуд.

А схемой питания ЭБУ не поделитесь?

[L2140 1 652]

1 час назад, urch сказал:

А схемой питания ЭБУ не поделитесь?

Схема управления двигателем ГАЗ-2705 и ГАЗ-3221 (4х2) УМЗ Евро-3 - Клуб Газелистов России (gazelleclub.ru)

Схема для Газель Бизнес с УМЗ-4216 Евро-3 - Клуб Газелистов России (gazelleclub.ru)

начинаем с предохранителей .

[lostmedia 293]





[urch 5]

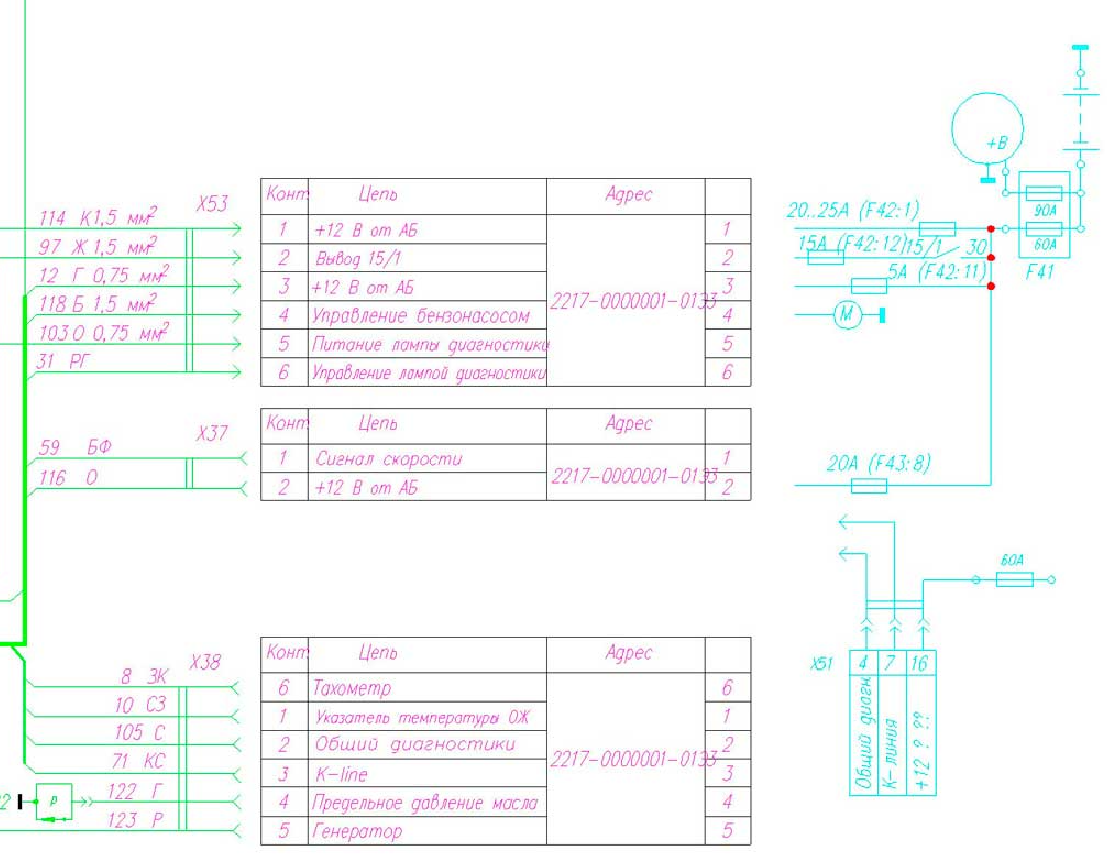

На схеме управления двигателем на питание ЭБУ на мой взгляд задействовано два контакта:
12 АКБ - идет на клемму 30 замка зажигания
13 Питание - идет на клемму 15 замка зажигания
Предполагаем, что на 12 контакте постоянно присутствует 12В от аккумулятора, а на 13 контакт подается 12В при включении зажигания (пока нет возможности удостовериться )
Есть еще контакт 44 - питание от Главного реле +12В. Разъясните пожалуйста, что это за Главное реле и для чего (как) поступает от него +12В на ЭБУ ?

[L2140 1 652]

18 минут назад, urch сказал:

 Разъясните пожалуйста, что это за Главное реле и для чего (как) поступает от него +12В на ЭБУ ?

к46 на Схема управления двигателем ГАЗ-2705 и ГАЗ-3221 (4х2) УМЗ Евро-3

[urch 5]

Оказывается, что Главное реле (К46) при включении подает +12В на:

ЭБУ (44, 63 контакты)
Реле бензонасоса
Реле вентилятора
Датчик кислорода
Датчик кислорода диагностический

Форсунки

РХХ

Вывод: если Главное реле не включится, то (в том числе) не включится реле бензонасоса и не будет работать бензонасос!


[urch 5]

А где расположены разъемы Х53, Х37,Х38 ?

[L2140 1 652]

32 минуты назад, urch сказал:

А где расположены разъемы Х53, Х37,Х38 ?

всё в районе моторного щита. Это соединение подкапотной и кабинной проводки.

[urch 5]

Нашли где  расположены разъемы Х53, Х37,Х38 - под капотом слева, рядом с Микас-10.3

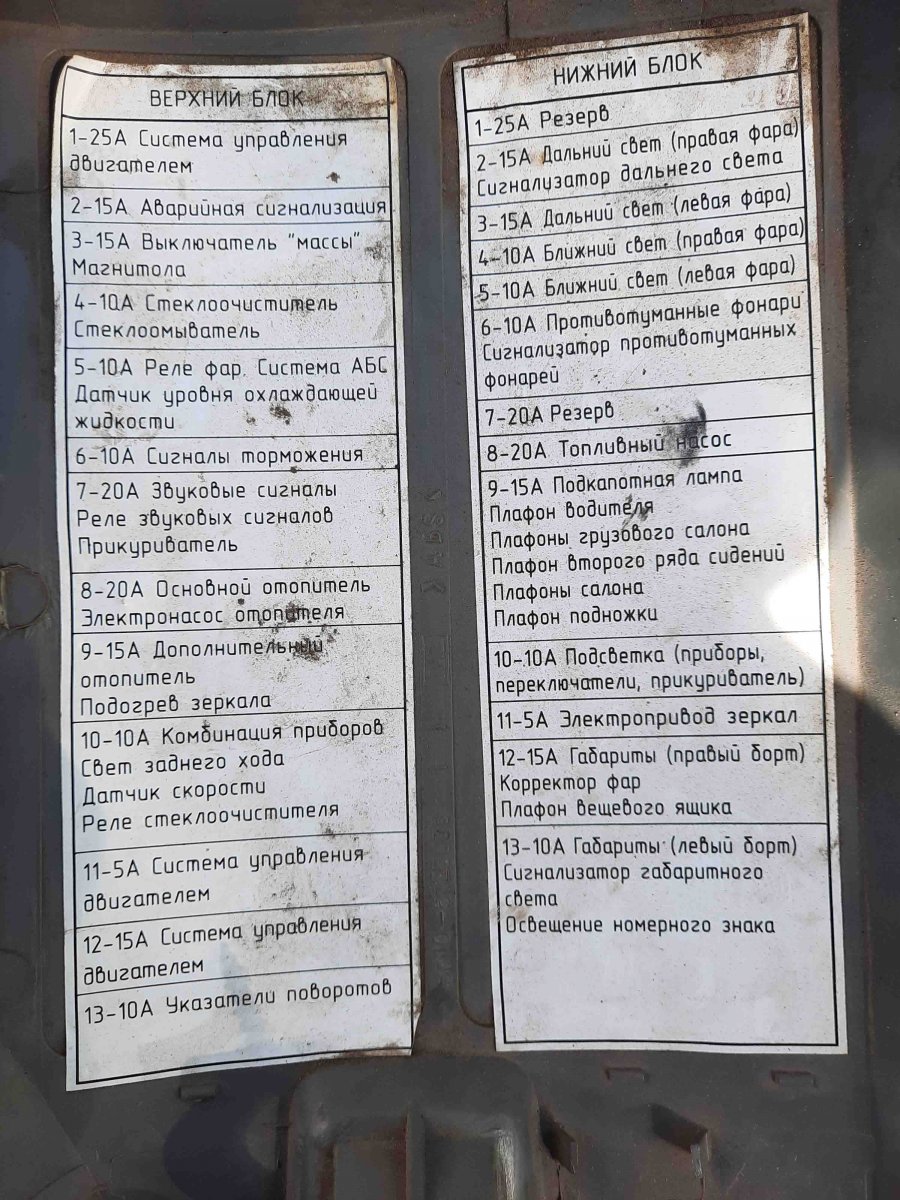

1.Подскажите, где находится колодка предохранителей микропроцессорной системы управления двигателем? В описании - в верхней части блока предохранителей, но в нашем варианте нет верхней части.
2. Помогите идентифицировать два реле висящих слева от рулевой колонки
3. Есть у кого-нибудь распиновка разъема замка зажигания, какой провод на какие контакты замка ( 1/15, на 30...) ?


Газель_Бизнес.zip

[urch 5]

В 18.04.2023 в 21:34, urch сказал:

нет питания на эбу. Проверяйте цепи питания эбу , кмпсуд.

А ЭБУ=кмпсуд =МИКАС 10.3 - это не одно и тоже?

[L2140 1 652]

В 22.04.2023 в 15:57, urch сказал:

А ЭБУ=кмпсуд =МИКАС 10.3 - это не одно и тоже?

нет

ЭБу =Микас и они часть КМПСУД





В 22.04.2023 в 15:21, urch сказал:

1.Подскажите, где находится колодка предохранителей микропроцессорной системы управления двигателем? В описании - в верхней части блока предохранителей, но в нашем варианте нет верхней части

места указаны в руководстве по эксплуатации.  у левой ноги водителя и под капотом  акб

В 22.04.2023 в 15:21, urch сказал:

2. Помогите идентифицировать два реле висящих слева от рулевой колонки

тамже руководство



В 22.04.2023 в 15:21, urch сказал:

3. Есть у кого-нибудь распиновка разъема замка зажигания

наверняка

[Vovchikk 736]

В 18.04.2023 в 18:12, urch сказал:

Добрый день! Приехали на базу, заглушили. Минут через сорок стали заводить - не заводится. Бензонасос не срабатывает (напряжения нет на фишке), стартер крутит. На щитке приборов стрелка температуры ож на 120градусов, чек не горит. Подключили сканер ELM327, включили зажигание, сообщение на OpenDiag : "зажигание включили?", хотя оно включено. Пробовали заменить ЭБУ - ситуация не изменилась. Подскажите алгоритм поиска неисправности.

Признаки сгоревщего предохраниеля управления двигателем. Было такое и ЕЛМ так же ругался.

[urch 5]

Оказалось, что в нашей модификации Газели блок предохранителей "компьютера" входит в основной блок предохранителей. Все оказались целыми. Под панелью приборов нашли провод сплавившийся с другим проводом. Восстановили проводку, зачистили контакты Главного реле и питание на ЭБУ появилось. Одновременно заменили бензонасос и стали пробовать заводить: включили зажигание и услышали в панели приборов сигнал ошибки (один длинный и четыре коротких), оказалось не "доключили" разъем на баке до щелчка.
После этого машина завелась.
