OBD2 разъем, нет питания 4216 (евро 3)

[Wado987 0]

Доброго времени суток. Имеем 4216 Евро 3 и Микас М10.3 . ( на авто с завода стоит ГБО) Ситуация, ранее неоднократно делал диагностику на различных сто . У себя нашел старенький ELM 327 ( диагностический прибор с алиэкспресс) и решил его подключить, ни одна лампочка на нем не мигнула. Прибор рабочий ( по крайне мере был) 100% . Рядом стоял Ваз2107 в котором этот прибор хотя бы мигал и делал рабочий вид. Решено было посмотреть подходящие провода, на форумах пишут что отгнивает К-линия . Когда все было откручено я увидел, что у меня все немного иначе чем на картинках в интернете , так же и напряжение на обеих проводах идущих в 16 пин и 7 пин всего 5вольт, хотя везде указано что именно 16 пин,  это питание и должно быть 12 вольт. Смущает только одно что до этого все работало и следов вмешательства не видно, вроде все целое и в приличном состоянии . На фото именно так как у меня . В чем может быть дело и куда копать . Провода которые приходят в 16 пин ярко зеленого цвета а в 7 пин розовый с белой полоской

Изменено 28 августа, 2023 пользователем Wado987

[zhn36 670]

сравни

[Wado987 0]

Ну вот тут 4 провода получается, K линия и Л линия масса и питание а у меня три, и четвертый ни где не болтается рядом

[gazelist24rus 459]

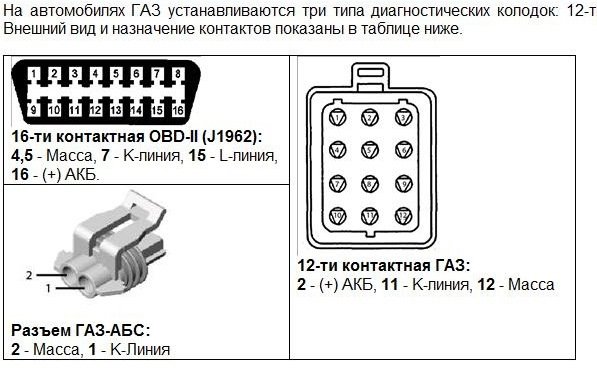

Спрашиваем у Гугла распиновку Микас 10.3,  звоним провода. Попутно думаем почему на 16(+) приходит всего 5 вольт? Иии.. все будет работать.

[ZAN57 3 369]

1 час назад, gazelist24rus сказал:

Спрашиваем у Гугла распиновку Микас 10.3,  звоним провода. Попутно думаем почему на 16(+) приходит всего 5 вольт? Иии.. все будет работать.



Не заставляй людей гадать... гадать- не думать, это как ЕГЭ. Скажи прямо, где К-линия на колодке на фото Вадо? Просто у меня то-же такая же колодка, но пока не пробовал LM  подключить. Но БК то у меня подключен ещё лет 5 назад к колодке, знгачит 12в там есть, какой пин не помню. На этой колодке 16пин образца ГАЗ как у Вадо и меня, К- линия, зеленый (7 пин) или красный (16й пин) ? на обоих 5в, 5 вольт это дата, цифирьные 5В... но на обоих 5в у него.

[Crady 8 611]

13 часов назад, ZAN57 сказал:

где К-линия на колодке

4.5 пины масса

7 пин к линия

16 питание

1 пин может быть вебасто на дизельных и некстах.

на 16 питание может появляться и после включения зажигания.без зажигания может показывать всё что угодно.

[ZAN57 3 369]

Понятно, хотя туплю... ведь можно посмотреть инструкцию БК, в ней же есть пин колодки, куда подключать. На китайце я и не вынаю lm, с ним езжу, тк озон-2 не контачит видимо в разъемах- загорается раз в 2-3 дня, а иногда и каждый дкнь по 5 раз р0140- нет изменений сигнала датчик 2 банк1. Всё не доберусь lm к газели подключить плбробовать, но что он даст? Ошибки и бк сбрасывает, а отловить что серьёзнее- например почему дёргается падла- это врядли, нужен опыт и знания получше...

[Wado987 0]

Понятно, что 16 это пин питания, просто не дает покоя что в этом месте зеленый провод и на нем 5 вольт, очень похоже на К-линию, в 7 Пине розовый( или красный)  провод с белой полосой тоже 5 вольт. Может быть в диагностике и используют такую цветовую палитру для питания 12в, но просто первый раз вижу такое.

[pavel26rus 2]

В 31.08.2023 в 19:25, Wado987 сказал:

Понятно, что 16 это пин питания, просто не дает покоя что в этом месте зеленый провод и на нем 5 вольт, очень похоже на К-линию, в 7 Пине розовый( или красный)  провод с белой полосой тоже 5 вольт. Может быть в диагностике и используют такую цветовую палитру для питания 12в, но просто первый раз вижу такое.

Разобрались? В чем причина, точно как у Вас, нет массы ни на 4, ни 5 пине
