Радиатор системы охлаждения (Газель Бизнес)

Радиатор (Рис. 2.5) трубчато-пластинчатый, с горизонтально-расположенными трубками и пластмассовыми бачками, двухходовой, с перегородкой в левом (по направлению движения автомобиля) бачке.
Левый бачок радиатора имеет два патрубка для соединения шлангами с термостатом и водяным насосом. В нижней части правого бачка находится сливная пробка.
Радиатор установлен на двух резиновых подушках в передней части моторного отсека.

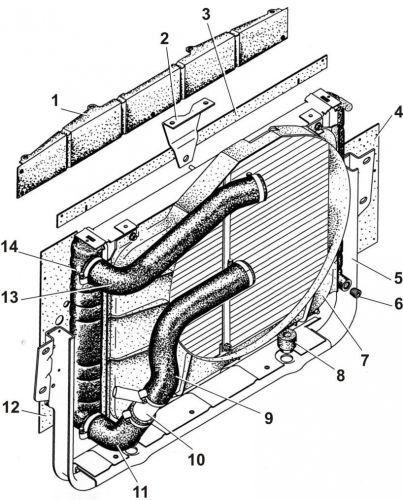

Рис. 2.5. Радиатор: 1 - угольник верхний; 2 - кронштейн; 3 - уплотнитель верхний; 4 - уплотнитель правый; 5 - рамка радиатора; 6 - пробка сливная; 7 - кожух вентилятора; 8 - подушка; 9,11,13 - шланги; 10 - труба; 12 - уплотнитель левый; 14 - радиатор

Ремонт радиатора системы охлаждения
В случае нарушения герметичности радиатора его следует снять с автомобиля.
Для этого необходимо:
- слить охлаждающую жидкость из системы охлаждения двигателя;
- отсоединить и снять панель переднего буфера;
- отсоединить от радиатора кронштейн его крепления;
- отсоединить и снять верхнюю панель облицовки радиатора, предварительно отсоединив воздухозаборник воздушного фильтра и привод замка капота;
- отсоединить шланги от радиатора системы охлаждения, ослабив стяжные хомуты;
- отсоединить кожух вентилятора от радиатора;
- снять радиатор системы охлаждения.
Перед проверкой радиатора на герметичность следует патрубки бачка закрыть заглушками или пробками. Проверку на герметичность проводить в водяной ванне давлением воздуха 149-150 кПа (1,49-1,50) кгс/см2 в течение 30 с. Воздух должен подводиться через специальную трубку, снабженную вентилем для перекрытия доступа воздуха и контрольным манометром. Специальная трубка должна быть надета на пароотводную трубку радиатора. Выделение пузырьков воздуха не допускается.
В случае возникновения отказов радиатор заменяют новым. Установку радиатора проводить в последовательности, обратной снятию. При этом необходимо следить за правильностью установки штырей, находящихся в нижней части радиатора, в отверстия резиновых подушек, установленных на рамке радиатора.
