Разборка панели приборов Газель Некст

Панель приборов разбирать необходимо в специальном приспособлении которое обеспечивает защиту узлов и поверхность панели от повреждения и царапин. Приспособление должно быть таким, что бы обеспечить крепление панели в положении таком же, как на автомобиле.

Разборка панели приборов происходит в следующей последовательности:

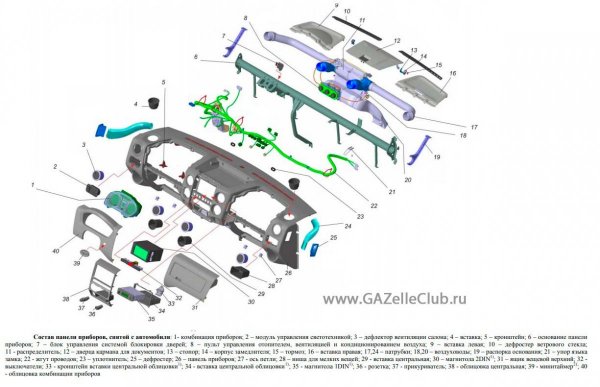

 - закрепить панель приборов в приспособление, закреплять нужно за основание 6 (см рисунке ниже);

- отсоединить все четыре оси петель 27 крышки предохранителей и вещего ящика;

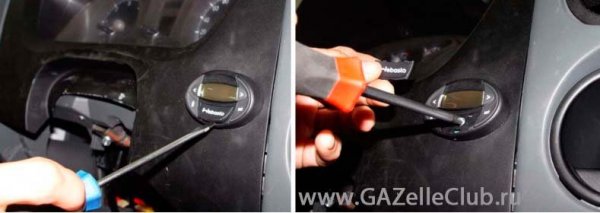

- снять таймер предпускового подогревателя, болт крепления которого находится под заглушкой (смотрим рисунок ниже),  также отсоединить разъем проводов;

- снять облицовочную рамку комбинации приборов 40, для её снятия нужно вывести из зацепления: с панелью пять держателей и с левой вставкой – три держателя;

-  вывернуть четыре винта крепления комбинации приборов 5 и левой вставке 9, отключить разъемы проводов и снять комбинацию проборов 1;

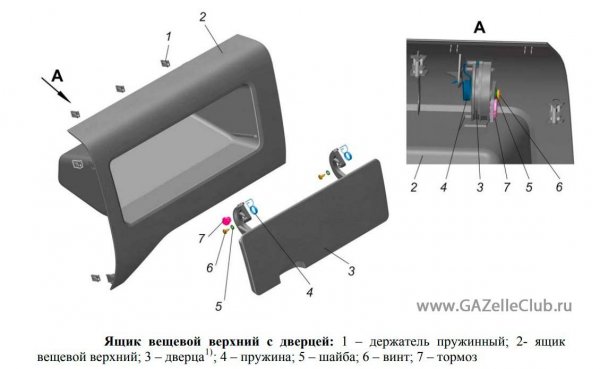

- снять вещевой ящик 31, для его снятия необходимо вывернуть винт крепления который располагается внутри самого ящика и выведя из зацепления с панелью приборов пять пружинных держателей, с правой вставкой и три держателя.

Вынуть тормоз 7 дверцы 3, вывернуть винты 6 крепления, снять пружины 4 и дверцу 3;

- снять верхнею правую вставку 16, для этого нужно вывести из зацепления с панелью приборов пять пружинных защелок;

-  Снять крышку 12 кармана для документов;

- отсоединить два разъема проводов от розетки 36 и прикуривателя 37;

- снять центральную рамку облицовку 38, для этого нужно отщелкнуть две нижних защелки, а также восемь защелок по бокам рамки, две защелки в перемычке и два пружинных держателя, которые располагаются в верхней части рамки;

- отключить и снять магнитолу, вывернув болты её крепления к панели приборов, а также отсоединить GPS антенну и снять её;

- вынуть розетку 36 и прикуриватель 37 из центральной рамки;

 - вынуть блоку 2 управления светом, для этого нужно отсоединить разъем проводов и отжать защелки блока изнутри панели;

- вынуть ниши 4 и 29, а также нишу 28 для мелких вещей, для этого нужно выдавить их из изнутри панели;

- вынуть дефростер 10 ветрового стекла, отжав защелки;

- вывернуть винты крепления блока управления блокировкой дверей к основанию панели приборов и снять блок;

- вынуть дефростеры 25 боковых стекол из боковых патрубков 24, отжав защелки изнутри панели;

- вынуть боковые патрубки 24;

- вынуть воздуховоды 20 с патрубками вентиляции 17 и распределителем 11;

- вынуть дефлекторы вентиляции салона 3, отжав защелки изнутри;

- вывернуть четыре винта крепления и отсоединить блок предохранителей с реле,

- снять жгут проводов 22, удалив фиксаторы крепления жгута к основанию панели 6;

- снять пластиковые распорки основания 19, для этого нужно вывернуть болты крепления распорок;

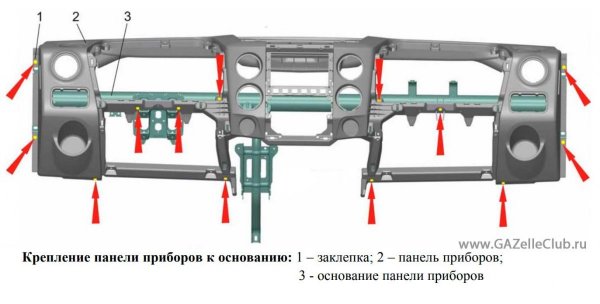

Сам панель приборов 26, на заклепках закреплена к основанию 6 и является к неразборным соединениям, в случае необходимости разборки допускается склепать новые детали: панель приборов 2 (смотрим рисунок ниже)и основание 3 с помощью заклепочника с вытяжными заклепками 704.30.010 необходимо тринадцать заклепок;

Сборку панели приборов проводится обратной последовательности, с учетом следующего:

  -закручивать винты крепления комбинации приборов нужно начинать с верхних точек крепления (к левой вставке);

 - момент усилия затяжки болта крепления таймера предпускового подогревателя-отопителя должен быть - 0,4-0,8 Н·м (0,04-0,08 кгс·м).
